SKQL空气流向管理系统 压差/风量机电一体化系统
恒温恒湿控制、医院病区与实验室空气流管理
赵经理：18O668722O7（微信同号） Q Q：3O824OO571
公司是一家从事智能电网用户端的智能电力监控与电气安全系统的研发,生产和销售于一体的高新技术企业，自主研发了风机节能控制器,电梯节能控制器,水泵节能控制器,热交换系统节能控制器,冷冻泵控制器,冷却塔控制器,热水循环泵节能控制器,冷水机组节能控制器,新风空调机组节能控制器,有源滤波APF,静止无功发生器SVG,弧光保护装置以及智慧用电,无线测温系统,智能防雷浪涌预警监测系统,智能变配电电力监控系统,电气火灾监控系统,消防设备电源监控系统,楼宇自控BA,建筑设备节能管理系统,能耗管理系统,预付费管理系统,空气质量监测系统,末端用电防护治理系统,余压监控系统,机房动力环境监控系统,智能变电站配电室集中环境监控系统,智能照明监控系统,空调节能改造,智慧微断节能改造,强弱电一体化等为客户提供了良好的解决方案及产品服务,以提高客户用电效率和用电安全.
一、SKQL空气流向管理系统介绍
SKQL空气流向管理系统是针对医疗建筑公共安全研制的压差/风量机电一体化系统，具有平疫结合等多种运行工况，实时监视并控制各区域压力梯度和送排风系统风量，通过对压差/风量的精确控制，实现空气流向自动化控制和精细化管理，防止高危空气扩散，解决各个房间空气互相交叉感染的问题，阻止病菌随气流在科室之间、病房之间甚至病区之间传播。助力医院防止院感事故发生，帮助医院塑造并保障健康环境。系统由管理主机驱动运行，可实现从护士站集中总控到送排风机分控、再到各个房间的独立智能化控制，是由全局到单点的全方位智能化控制系统。
SKFL/T风量/风压探测器设置在风机主管道处;SKLX空气流向控制器设置在风机房或配电间;SKGL管理主机设置在护士站或值班室，进行声光报警并存储故障和动作状态信息，能远程控制病房内所有电动密闭阀的开、闭。
SKYC/T微压差探测器、SKGD手动控制器、SKFL/T风量/风压探测器、SKJC压差检测器均通过WDZBN-RYJS2x2.5mm2并联(T接)连接至SKLX 空气流向控制器;SKLX空气流向控制器通过WDZBN-RYJS 2x1.5mm2并联(T接)连接至SKGL管理主机;管线布置可就近借用弱电桥架，其它应采用SC20镀锌钢管保护
二、SKQL空气流向管理系统结构
SKGL空气流向管理系统主机
SKGL病房负压控制管理系统
SKLX空气流向控制器
SKFL风量/风压探测器
SKJG压差探测器
SKYC/T微压差探测器
SKYC/K联动控制器
SKGD手动控制器

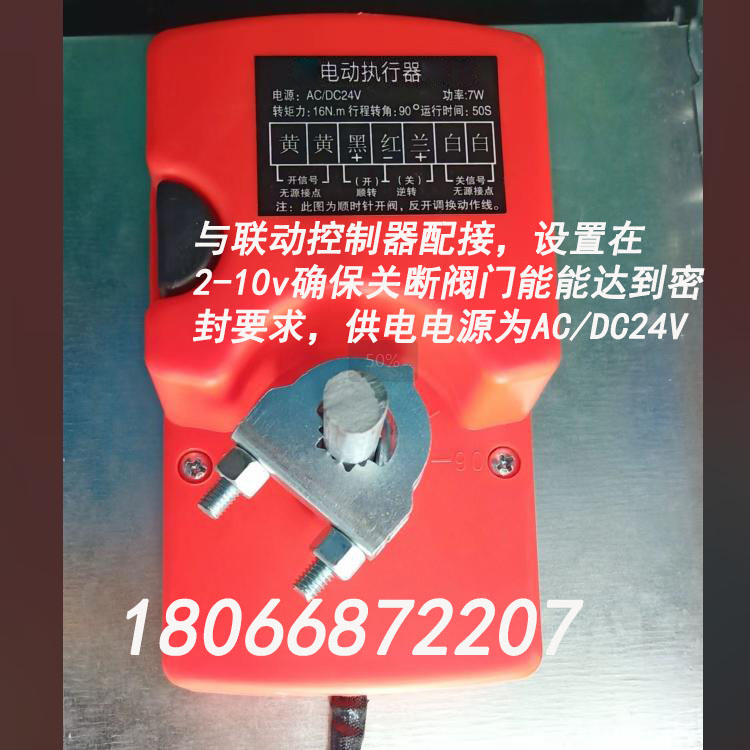

SKFQ电动执行器
电动压差动态调节阀
电动多工况定风量阀
SKGD手动控制器
风阀状态采集器
SKYC/联动风机控制器
SKFQ电动执行器
事故风机监控器
排尾气事故风机监控系统
三、SKGL空气流向管理系统主机优势
1.全参数采集和变频控制自动化
2.微压差与风量监视控制智能化
3.空气流向管理系统图形化
4.系统通信供电一体化
5.系统设计安装模块化
6.全生命周期自动巡检管理化
四、应用场所
1.呼吸类传染病区
2.平疫结合病区
3.发热门诊
4.公共卫生临床/医疗中心
5.方舱医院
6.健康驿站/隔离酒店
五、SKGL空气流向管理系统介绍
SKQL智能型空气流向管理系统由SKYC/T微压差探测器、SKFL风量/风压探测器、SKGD手动控制器、SKYC/K联动控制器、SKFQ电动执行器、电动压差动态调节阀、电动多工况定风量阀、SKJC压差检测器，SKLX空气流向控制器、SKGL空气流向管理主机及系统管理专用软件等部分或全部设备组成。
针对医疗建筑公共安全研制，压差/风量机电一体化系统，具有平疫结合多种运行工况，实时监视并控制各区域压力梯度和送排风系统风量，实现空气流向自动化控制和精细化管理，解决各个房间空气互相交叉感染问题。
六、SKGL空气流向管理系统技术参数
1、图形化系统管理，可视化报警；
2、实时汉字液晶显示压差值及设备工作状态；
3、一键切换系统运行工况；
4、一键管理风机启停及变频调速。
七、SKGL空气流向管理系统系统介绍
SKQL智能型空气流向管理系统由SKYC/T微压差探测器、SKFL风量/风压探测器、SKGD手动控制器、SKYC/K联动控制器、SKFQ电动执行器、电动压差动态调节阀、电动多工况定风量阀、SKJC压差检测器，SKLX空气流向控制器、SKGL空气流向管理主机及系统管理专用软件等部分或全部设备组成。
SKLX空气流向控制器是空气流向管理系统核心控制设备，控制风机启停、变频调速等
八、SKGL空气流向管理系统系统技术参数
1、控制保持区域压力梯度相对恒定；
2、汉字液晶实时显示，压差失调及风机故障报警；
3、控制风机启停及变频调速；
4、壁挂式安装，防护等级IP54.
九、SKFL风量/风压探测器
SKQL智能型空气流向管理系统由SKYC/T微压差探测器、SKFL风量/风压探测器、SKGD手动控制器、SKYC/K联动控制器、SKFQ电动执行器、电动压差动态调节阀、电动多工况定风量阀、SKJC压差检测器，SKLX空气流向控制器、SKGL空气流向管理主机及系统管理专用软件等部分或全部设备组成。
SKFL风量/风压探测器实时监测风机主风管风量、风压，与测量装置配套使用，具有防紊流、零点漂移功能，属于空气流向管理系统核心设备。
十、SKFL风量/风压探测器技术参数
1、实时监测风机主管道风量、风压；
2、具有防紊流、零点漂移功能；
3、壁挂式安装、防护等级IP54；
十一、SKGD手动控制器
SKQL智能型空气流向管理系统由SKYC/T微压差探测器、SKFL风量/风压探测器、SKGD手动控制器、SKYC/K联动控制器、SKFQ电动执行器、电动压差动态调节阀、电动多工况定风量阀、SKJC压差检测器，SKLX空气流向控制器、SKGL空气流向管理主机及系统管理专用软件等部分或全部设备组成。
SKGD手动控制器设置在防护区域房间内外门口墙壁上便于操作位置，事故发生时现场人工手动手动控制切换通风系统运行工况。
十二、KGD手动控制器技术参数
1、汉字液晶实时显示控制设备工作状态；
2、一键切换运行工况；
3、防触碰，LED状态指示；
4、具有唯一地址编码。
十三、电动压差动态调节阀(装置)产品介绍
电动压差动态调节阀，专为医疗建筑负压控制、平疫结合、消毒密闭等多种运行工况而研制，可随压差变化自动连续调节，可远程一键切换平疫结合、可自动设置任意角度(量化排风量/关断消杀)，属压力无关型。结构简单，可靠性高，安装调试方便，适用于排风系统。
十四、特点
1.集压差检测、风量调节、消毒密闭、联锁控制与一体;
2.风量调节满足JG/T436-2014《建筑通风风量调节阀》等标准要求;
3.密闭性满足JG/T436-2014《建筑通风风量调节阀》等标准要求;
4.阀体材质采用优质镀锌钢板;
5.阀片采用优质铝合金板材;
6.定制规格尺寸，不受位置限制。
十五、电动多工况定风量阀产品介绍
电动多工况定风量阀是在机械式定风量调节装置基础上针对医疗建筑通风系统平疫结合等多种运行工况而研制，各种工况远程一键切换，无需现场调节。空气流通过阀片时，内置气囊产生关闭风阀的扭矩和凸轮调节机构的打开扭矩相平衡，从而实现相对恒定的风量送风。有方型和圆型两种结构形式，结构简单，可靠性高，安装调试方便，适用于送风系统。
十六、电动多工况定风量阀产品特点
1.七档风量调节，自动平衡机械结构
2.阀片结构无需维护
3.压差范围50-1000Pa
4.工作温度范围10-50℃
5.定制规格尺寸，不受位置限制
6.满足JG/T436-2014《建筑通风风量调节阀》等
